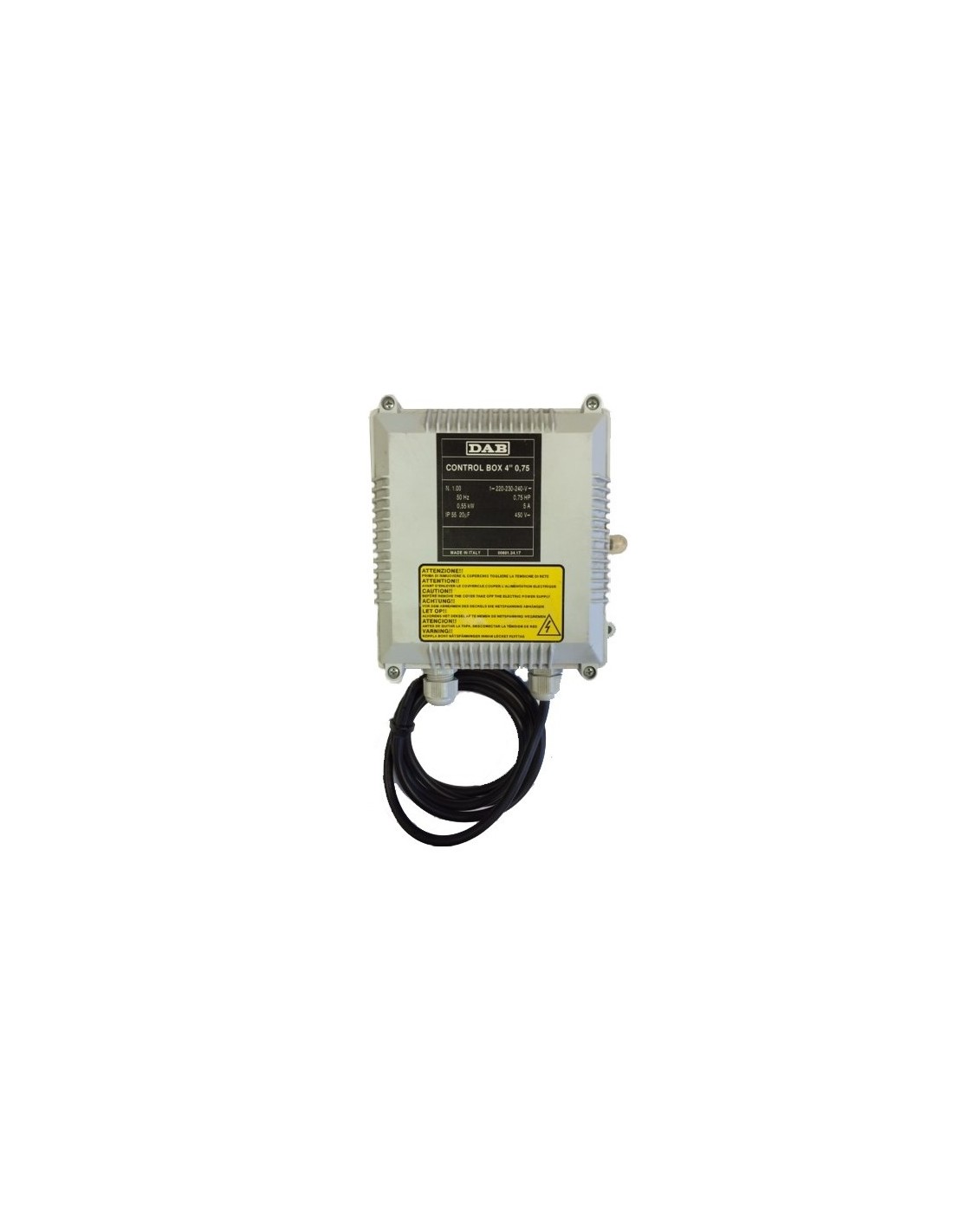

COFFRET CONTRÔLE DAB 4" 3CV M
TND273.400
Tax included
COFFRET CONTRÔLE DAB 4" 3CV M
Tableau électrique pour le fonctionnement des électropompes submersibles monophasées, comprenant un disjoncteur thermique à réarmement manuel, un condensateur et un bornier pour les raccordements électriques, ainsi qu'un éventuel raccordement pour pressostat/interrupteur à flotteur. Livré avec câble de 1,5 m et prise SCHUKO CEE 7-VII – UNEL 47166-168. Boîtier mural en thermoplastique autoextinguible.
DAB CONTROL BOX - Quadri Électriques pour Électropompes
Ces quadri électriques de haute qualité sont spécialement conçus pour le fonctionnement des électropompes monophasées submersibles. Chaque unité intègre une protection thermique à réarmement manuel, un condensateur et un bornier pour des connexions électriques sécurisées. Ils offrent la possibilité de connecter un pressostat ou un flotteur pour un contrôle automatique optimal. Les modèles sont livrés avec un câble de 1,5 mètre équipé d'une fiche SCHUKO CEE 7-VII-UNEL 47166-168 et un boîtier pour montage mural fabriqué en matériau thermoplastique auto-extinguible.
CONTROL BOX 4" - Spécifications Techniques
Parfaits pour les électropompes monophasées submersibles avec des puissances allant de 0,37 kW à 2,2 kW. Idéaux pour les puits domestiques, l'irrigation, le drainage et les applications industrielles légères.
| Modèle | Code Produit | Puissance Moteur (kW) | Protection (A) | Condensateur (µF) | Poids (Kg) |
|---|---|---|---|---|---|
| CONTROL BOX 4" 0,5 | 108003210 | 0,37 | 4 | 16 | 1,7 |
| CONTROL BOX 4" 0,75 | 108003220 | 0,55 | 5 | 20 | 1,7 |
| CONTROL BOX 4" 1 | 108003270 | 0,75 | 7 | 25 | 1,7 |
| CONTROL BOX 4" 1,5 | 108003280 | 1,1 | 10 | 35 | 1,7 |
| CONTROL BOX 4" 2 | 108003290 | 1,5 | 13 | 40 | 1,7 |
| CONTROL BOX 4" 3 | 108003300 | 2,2 | 16 | 60 | 1,7 |
CONTROL BOX BOOSTER 4" - Spécifications Techniques
Ces boîtiers sont spécialisés pour l'augmentation du couple de démarrage des électropompes monophasées avec des puissances allant de 0,37 à 3,7 kW. Ils sont équipés d'un micro-disjoncteur pour la protection ampérométrique à réarmement manuel, d'un condensateur de démarrage et d'un condensateur de marche pour des performances optimales.
- Degré de Protection: IP 54
- Température Ambiante: -10°C / +40°C
- Alimentation: 230V 50Hz
- Matériau du Boîtier: Thermoplastique Auto-extinguible
| Modèle | Code | Alimentation | Puissance Max (kW) | Courant Max (A) | Condensateur Démarrage (µF) | Condensateur Couple (µF) | Poids (Kg) |
|---|---|---|---|---|---|---|---|
| CBB 05/16 (0,37 KW) | 4616050 | 1x230V | 0,37 | 5 | 16 | 53-64 | 0,85 |
| CBB 06/20 (0,55KW) | 4620060 | 1x230V | 0,55 | 6 | 20 | 53-64 | 0,85 |
| CBB 09/25 (0,75 KW) | 4625090 | 1x230V | 0,75 | 9 | 25 | 100-130 | 1,5 |
| CBB 12/35 (1,1 KW) | 4635120 | 1x230V | 1,1 | 12 | 35 | 100-130 | 1,1 |
| CBB 15/40 (1,5KW) | 4640150 | 1x230V | 1,5 | 15 | 40 | 189-250 | 1,1 |
| CBB 20/60 (2,2 KW) | 49050200 | 1x230V | 2,2 | 20 | 60 | 189-250 | 1,5 |
| CBB 32/90 (3,7 KW) | 49090320 | 1x230V | 3,7 | 32 | 90 | 315-400 | 1,5 |
